長期安定供給を行うために主要部品をFPGA化しております。
通信にともなう本体CPU負荷を軽減します。
1台のパソコンで複数枚の実装が可能です。
環境に優しいRoHS対応です。（ケーブル含む）
PCIバスボード
- TOP
- PCI-COM/FPGA
豊富なシリアル手順に対応するPCIバス用インテリジェント通信ボード
PCI-COM/FPGA
PCI-COM FPGA 販売終了のお知らせ
部材調達が困難となり、誠に遺憾ではございますが、2021年４月30日までのご注文を最後に、販売を終了させていただくことになりました。
詳細はこちらをご覧ください。
製品概要

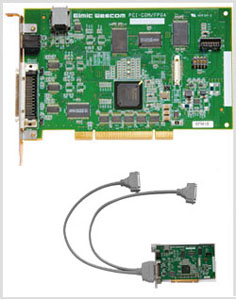

PCI-COM/FPGAは、PCIバス用インテリジェント通信ボードです。
高速通信や多数の回線数に対応しています。
各種通信手順をボード内ファームウェアに実装して使います。
通信手順の面倒な処理はボード内で処理して送受信を行います。
- お問い合わせこの製品に関するご質問や、お見積りについてのお問い合せはこちらから。
特徴
対応手順
- BSC
- HDLC ABM
- X25
- SECS
- ベーシック
※その他の手順につきましては、お問合わせください。
仕様
本体仕様
| PCI-COM/FPGA-A2 | PCI-COM/FPGA-B2 | |
|---|---|---|
| 入出力仕様 | RS-232C 2ch | RS-422 2ch |
| FPGA | Xilinx XC3S1500 | |
| 通信コントローラ | FPGAにて同期・非同期対応 | |
| タイマ | FPGAにて対応 | |
| 割込み使用数 | 1本（自動割り当て） | |
| 使用スロット | PCIバス1スロット占有 | |
| PCIバス仕様 | PCI Local Specificatin（v2.2） 5V/3.3V | |
| コネクタ形状 | D-Sub25Pin メス | |
| 消費電流 | 278mA | 312mA |
| 使用条件 | 0～50℃ 10～95％（結露しないこと） | |
| 基板外形寸法 | 167（W）×106（D）×22（H）mm | |
| 重量 | 約110ｇ（ケーブルを除く） | |
通信手順の対応種別
| v.25bis | 回線特性 | ||
|---|---|---|---|
| 非同期 | 同期 | ||
| ベーシック手順 | ● | ● | |
| BSC1手順 | ● | ● | |
| SECS手順 | – | ● | |
| HDLC(ABM)手順 | ● | ● | |
| HDLCフレーム無手順 | – | ● | |
| X.25手順 | – | ● | |
※上記以外の各種プロトコルに関しては別途お問合わせください。
対応OS
- Windows7
- Windows2000
- WindowsXP
- Linux
※各OS対応のドライバソフトは、別途ご購入ください。
