CC-Link IE フィールドBasic対応 小規模装置のFAネットワーク化を実現

Ze-PRO CC-Link IEF Basic

製品概要

汎用Ethernet機器をCC-Linkネットワークに簡単対応
Ze-PRO CC-Link IEF Basic SDKは、CLPA(CC-Link協会)が策定した、100Mbpsの汎用Ethernetを活用した統合オープンネットワーク 「CC-Link IE Field Basic」を、機器に実装するためのプロトコルミドルウェアです。


▶ 製品のリーフレットはこちらからダウンロードください

  • ダウンロードこちらからは、
    【簡易マニュアル】 本製品や関連ミドルウェアの簡易ユーザマニュアル
    【技術資料】
    ・スマートファクトリーソリューション(FA総合カタログ)
    ・IoTなら 工場のカメラは不具合解析から工程制御まで活かせる–事例つき
    ・映像とFA制御のネットワーク連携による食品加工現場の生産性向上(「映像情報インダストリアル」3月号掲載)
    をダウンロードできます。
  • お問い合わせこの製品に関するご質問や、お見積りについてのお問い合せはこちらから。

特徴

小規模装置のFAネットワーク対応

CC-Link協会が策定したCC-Link IEフィールドネットワーク Basicは、Ethernet対応の機器をより簡単に既存のFAネットワーク上で連係させることを目的に策定された通信規格です。

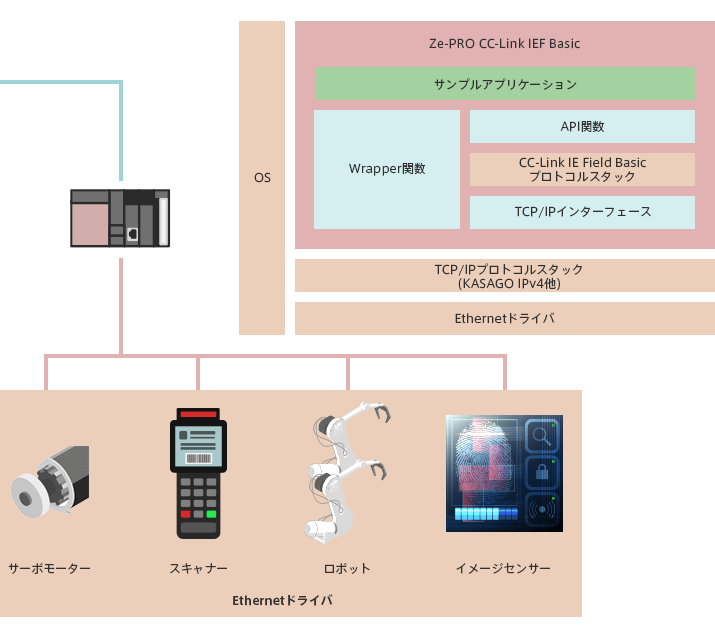

機器の制御を行うサイクリック通信を、ネットワークプロトコルのアプリケーション層のソフトウェアで実現するため、汎用Ethernet対応機器にスタックソフトウェアを実装するだけで「CC-Link IE フィールドネットワーク Basic」対応が可能になります。また、他のプロトコル(HTTP、FTP、SLMPなど)が同一ネットワークに共存できるため、ハードウェアの共有化による低コストな機器開発が可能です。

CPU/OS 非依存

  • プロトコルスタックは、OSやCPUに依存しないコードとなっており、依存部分はラッパー関数およびマクロ定義で切り替え可能。μITRON用のサンプルコードを付属
  • CPU動作実績 : CPU R-IN32M3-CL、R-IN32M3-EC

実装が容易

  • プロトコルスタックのメイン処理をアプリケーション層で実現しているため、ハードウェアに非依存
  • BSD準拠のTCP/IPプロトコルスタックであれば、ソケットインタフェースで通信処理を実現可能

プロトコルの共存

  • CC-Link IEフィールドネットワークのサイクリック伝送を、IPパケット(Ethernetフレーム)を送受信することで実現可能
  • IPパケットはUDPを使用するため、他のプロトコル(HTTP、FTP、SLMP等)を同一ネットワークに共存させることも可能

品質の追求

  • 静的解析 (Klocwork)実施による品質確保
  • CLPAのコンフォーマンス試験による動作確認

自社開発

サポート・カスタマイズも安心です。

仕様

項目 仕様 備考
通信速度 100Mbps以上 H/W(PHY)に依存
通信
プロトコル
UDP(サイクリック伝送)
TCP/UDP/SLMP(トランジェント伝送)
ポート
番号
61450(サイクリック伝送用:UDP) マスタ局からの要求受信ポート番号および マスタ局へ応答送信時の宛先ポート番号 (送信元ポート番号は任意)
61451(自動検出、IPアドレス設定、 パラメータ設定用:UDP) マスタ局からの要求受信ポート番号および マスタ局へ応答送信時の送信元ポート番号 (宛先ポート番号は送り元のポート番号)
任意(トランジェント伝送用:UDP/TCP/SLMP) クライアントからの要求受信ポート番号、および クライアントへ応答送信時の送信元ポート番号 (宛先ポート番号は送り元のポート番号)
IP
アドレス
IPv4(0.0.0.1~223.255.255.254) デフォルト値:192.168.3.1
サブネットマスク 任意 デフォルト値:255.255.255.0

サポート

ご購入後3カ月間、無償でQ&Aサポートを提供します。 無償サポート期間終了後もバージョンアップ付きサービスメニューを用意しております。
ソースコードパッケージの販売だけでなく、デバイスドライバの作成、新規プロトコルの作成、パフォーマンスアップのためのチューニングを含むシステム構築のコンサルティングといった、各種インテグレーションサービスを行っています。

インテグレーションサービスの詳細はこちらをご覧ください。
