製造業向け稼働監視/記録システム

  • TOP
  • チョコ停Finder

製造/制御機器とIP監視カメラの連携によるチョコ停検出記録システム

チョコ停Finder

製品概要

チョコ停対策から始めるスマートファクトリー。
センサーがチョコ停を検知すると、監視カメラが連動し自動的に最適な映像を撮影。原因解析に役立ちます。

  • ダウンロード こちらからは、
    【技術資料】
    ・IoTなら 工場のカメラは不具合解析から工程制御まで活かせる–事例つき
    ・FAネットワーク+カメラ映像フル活用システムによる工場での制御/映像の連携
    ・映像とFA制御のネットワーク連携による食品加工現場の生産性向上(「映像情報インダストリアル」3月号掲載)
    をダウンロードできます。
  • お問い合わせこの製品に関するご質問や、お見積りについてのお問い合せはこちらから。

特徴

チョコ停Finderは、FAネットワークと監視カメラネットワークをつなぎ、連携させる当社のゲートウェイ技術を、チョコ停対策に特化したポータブルなチョコ停検出記録システムです。
付属の光電センサーや、お客様の施設で設置済みのセンサーが接触、振動、機械の停止などの異常を検知すると、監視カメラが連動して自動的にレンズ方向の変更/ズームを行い、最適な撮影を行います。
撮影された映像はインターネットを介しパソコンなどに蓄積され、遠隔地からの確認や、多拠点での情報共有が可能です。膨大な録画データから、センサーが検知した個々のイベントをクリックするだけで簡単に呼び出せます。

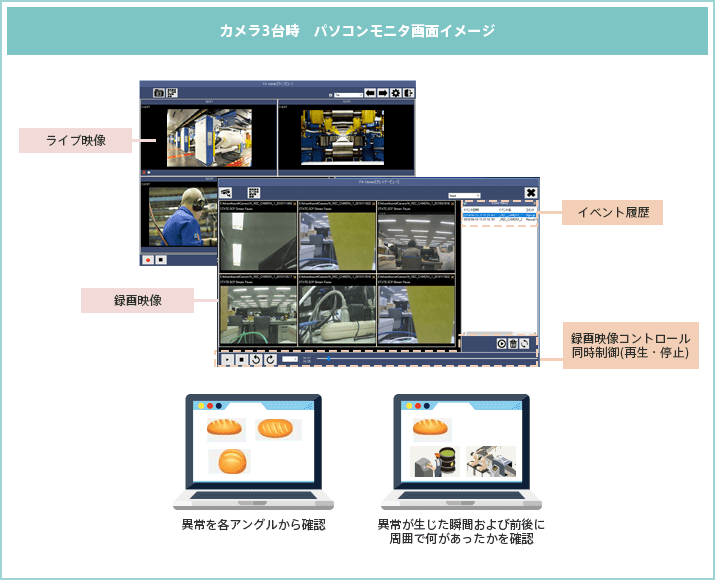

本システム用に開発した「FA Viwer」上で、3台の監視カメラの映像を個別に、また同時に再生、コマ送り、コマ戻し可能で、死角をなくします。
インターネット通信技術のオープンな通信規格(CC-Link IE フィールドとONVIF)をベースにしており、様々な製造情報と録画画像を集積しビッグデータとして活用できます。

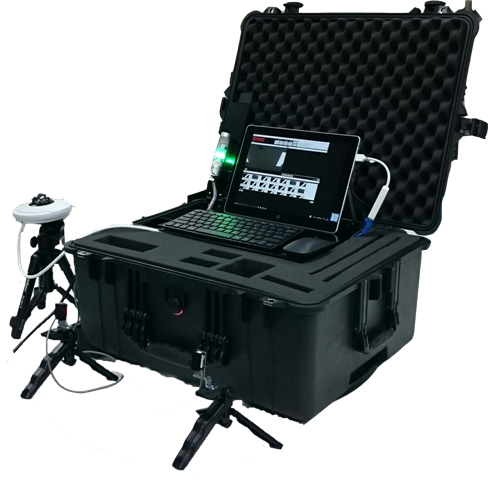

  • キャリングケースに格納されており、持ち運びしやすく任意の場所に設置が可能
  • マルチアングルで、同時再生(通常再生/コマ送り/コマ戻し)可能なビューアが付属されており、すぐに分析を開始
  • 膨大な録画データ中からでも、ビューアの履歴で異常発生時の映像の検索が可能
  • 標準規格ONVIF対応カメラなら、置き換え、追加が可能

構成

キャリングケースに収納された、オールインワンパッケージ


  • ECLEF-NV1G形ゲートウェイユニット<三菱電機エンジニアリング株式会社社製>
  • シーケンサ<三菱電機株式会社製>
  • 監視カメラ(ONVIF対応)
  • 光電センサ(1セット)
  • OS:Windows(7,10)向けのサンプルビューワー

パソコン、モニターはオプションです。


FA Viewer

FA分野での映像活用に特化したビューワーです。

  • ハイブリッド録画、再生
  • 膨大な画像から見たい場面を簡単呼び出し
  • 監視カメラと高速カメラを同期再生
  • 市販のカメラやレコーダー、画像解析ツールなども柔軟に統合可能

チョコ停Finder連携の仕組み

チョコ停Finderに使われているゲートウェイ技術が、FAシステムのネットワーク規格「CC-Link IE フィールド」と、監視カメラシステムのネットワーク規格「ONVIF」をつなぎます。
さらに、シーケンサを介してCC-Link対応の生産装置そのものやロボットも、施設内の監視カメラと連携させます。
例えば原料の投入時点など、異常の有無に関係なく、製造上で異物混入が起きやすいタイミングで自動的に監視カメラがズーム録画し、最終製品のトレーサビリティを高めます。
ゲートウェイの制御ルールを定義するラダープログラムをサンプル提供しています。ラダープログラムをカスタマイズすれば、お客様のシステムに合わせた連携が可能になります。

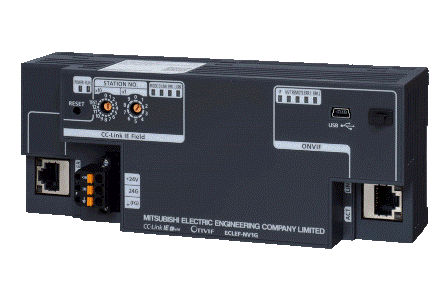

ECLEF-NV1G形ゲートウェイユニット

製造・販売元:三菱電機エンジニアリング株式会社製
Ze-PRO F/S Gateway SDK (当社ミドルウェアライブラリ)搭載

CC-Link IE フィールドネットワークとONVIFネットワークの通信を相互に中継する機能を有するゲートウェイユニットです。
ファンクションブロック(FB)を提供していますので、シーケンスプログラムを簡単に作成できます。

応用例

チョコ停Finderは施設内にある既設の各種センサーをネットワーク内に取り込み様々なトリガーでカメラを連携させることが可能です。
また、異常だけでなく、状況の変化そのものをトリガーに録画を指示することも可能です。例えば、製品があるポイントを通過する際に自動撮影するよう設定し、後にチョコ停が発生した際に映像で因果関係を調査することも可能です。

アプリケーションパッケージ

チョコ停Finderのハードウェアやビューワーを、当社のパートナー製品を連携させ、生産・物流の現場にある様々な課題の解決や、生産性の向上に貢献します。
日々進化する画像認識技術や、集積した情報を元に防犯や、予防、未然検知、故障予測等を実現する、ディープラーニング技術との連携も企画中です。
例えば・・

  • 音声・映像連携システム
  • 高速光(LED)通信システム
  • PCレスモニタ連携システム
  • 色識別/物体追尾システム
  • 作業者見守りシステム
  • 高フレームレートカメラ連携システム
  • 未然予防・防犯システム
  • ジェスチャー制御システム
  • 作業効率化分析システム
  • 工場敷地車輌・人物位置管理システム
  • 不良検知システム
  • 塗装ムラ検知システム

採用事例

体験型実習設備(三菱ケミカル株式会社様)

継続的に安全で安定した操業を行うための人材育成の一環として、体験型実習設備を新設・カメラとの連携システムによる教育の高度化を実現

  • 常時録画システムにより、実習時の設備状況・作業者行動を確実に録画
  • 段取作業や異常発生の瞬間映像に、設備情報を連携させ作業者動向・発生要因を解析
  • 撮り溜めた情報を講習時の教材として活用・作業改善や再発防止検討教育への展開
  • 映像と生産装置を連携した設備の実生産ラインへの展開


高速カメラ連携(衛材関連製品製造会社様)

新工場の早期立上げに向け、生産装置の不具合発生の原因究明と解析に高速カメラで撮影した映像を用いる為に導入を決定。

  • 簡単に設置・操作出来る高速カメラ(300fps)システム
  • 生産装置とGatewayを介した制御連携
  • IPカメラとの連携。同時録画・再生出来るVMS。映像(輝度トリガー)による容易な設定


画像解析との連携(自動車関連製品製造会社様)

ロボットによる材料搬送時に発生する不具合の原因究明と、不具合発生後、ロボットによる復旧トライアルの実施

  • チョコ停Finderによる不具合検知(画像認識)。発生時の瞬間の映像取得
  • 落下、取り残し等の不具合発生後、ロボットによるリトライの実施(画像解析)


関連製品

TCP/IP周辺の様々な機能を実現するオプション群

サポート

ご購入後3カ月間、無償でQ&Aサポートを提供します。 無償サポート期間終了後もバージョンアップ付きサービスメニューを用意しております。
ソースコードパッケージの販売だけでなく、デバイスドライバの作成、新規プロトコルの作成、パフォーマンスアップのためのチューニングを含むシステム構築のコンサルティングといった、各種インテグレーションサービスを行っています。

インテグレーションサービスの詳細はこちらをご覧ください。
