国内で豊富な搭載実績を有するONVIFミドルウェア。

ONVIF プロトコルスタック
Ze-PRO IPcam , Ze-PRO IPmon , Ze-PRO IPrec

ONVIF製品 概要

ONVIFに準拠したカメラやネットワークビデオ、ビデオレコーダ、組込みストレージ付きIP監視カメラを効率良く開発できます。
Ze-PRO IPcam, Ze-PRO IPmon, Ze-PRO IPrec (server)は、ONVIF(Open Network Video Interface Forum)が定めた、セキュリティ用ネットワークビデオ製品のためのインターフェース規格 ONVIF NVT、ONVIF NVC、ONVIF NVSを、組込みやすいミドルウェアにしたライブラリ製品です。 Ze-PRO RTP/RTSP等のストリーミングミドルウェアと組合わせると、信頼性の高い監視システムや動画配信システムを簡単に構築できます。
“あまり時間をかけずにONVIFを実装したい”、というお客様には、ONVIFの実装やユーザー環境への移植を含むエンジニアリングサービス(受託開発)も承ります。


製品リーフレット

  • ダウンロードこちらからは、
    【簡易マニュアル】
    本製品や関連ミドルウェア製品の簡易ユーザマニュアル
    【技術資料】
    ・ONVIF入門
    ・ストリーミング入門
    ・低遅延動画ストリーミングシステムの効率的設計手法
    ・エンジニアリングサービスの概要
    などをダウンロードできます。
  • お問い合わせONVIFの実装やビューワー開発を含む、製品に関するご質問、ご相談についてのお問い合せはこちらから。

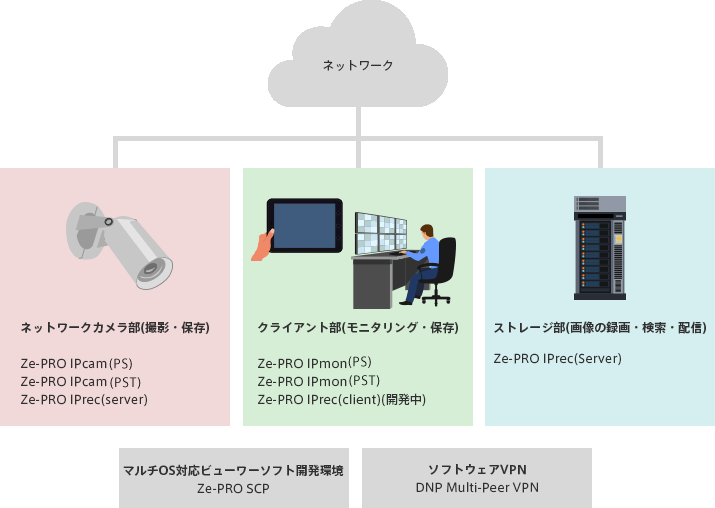

ONVIF製品 構成

ONVIFによる分類 主な開発対象 当社対応製品 対応規格
NVT
(Network Video Transmitter)
ネットワークカメラ
Ze-PRO IPcam
Ze-PRO IPrec (Server)
ONVIF Core Spec Ver.19.06
Profile S
Profile T
Profile G
NVC
(Network Video Client)
モニタリングデバイス Ze-PRO IPmon
Ze-PRO SCP(ビューワー開発用SDK)
ONVIF Core Spec Ver.19.06
Profile S
Profile T
NVS
(Network Video Strage)
ストレージサーバー
録画機能つきカメラ
Ze-PRO IPrec (server) ONVIF Core Spec Ver.2.4.2
Profile G(server)

特徴

  • ONVIF Core Spec Ver.19.06(IPcam、IPmon)対応
  • ONVIF Client Test Specification Ver.19.06/ONVIF Device Test Specification Ver.19.06(IPcam、IPmon)にパス
  • H.264、H.265(HEVC)対応、TLS対応、双方向オーディオストリーミング
  • Profile T (IPcam、IPmon)対応
  • Profile S(IPcam、IPmon)、Profile G (IPcam、IPrec Server)対応
  • バージョンの互換性が容易になり、かつ省フットプリントによるコスト削減効果
  • 64bit対応
  • Android/iOS対応(Ze-PRO IPmon)
  • HTTPS対応(IPcam、IPmon)
  • Ze-PRO RTPライブラリと組み合わせることで容易にメディア制御が可能
  • OS/システム/デバイス依存部を分離しポーティングが容易
  • ネットワーク上に存在するNVTと即接続・メディア再生が可能なサンプル(CUI/GUI)プログラムが付属
  • 豊富な監視カメラ開発実績に裏付けされたサポート、カスタマイズ、SIサービスを提供

サポート/エンジニアリングサービス

サポートサービス(有償)をご利用のお客様には、Q&Aおよびバージョンアップを提供しております。
また、ONVIFの実装(移植)、デバイスドライバの作成、パフォーマンスアップのためのチューニングを含むシステム構築のコンサルティング、システムインテグレーションといった、各種エンジニアリングサービスを行っています。

ONVIFエンジニアリングサービスの例



要件定義から支援したIPカメラ、レコーダー、クラウドシステム開発

IPカメラ
レコーダー
クラウドシステム

IPカメラビジネスに新規参入されるお客様のために、監視カメラ、レコーダー、クラウドシステムなどのファームウェア開発の全てを「要件定義、仕様策定」から支援。競合優位性を明確にすることを重視し、お客様の新規ビジネス立ちあげを強力にご支援しました。

仕様作成業務=含む
CPU:ARM
OS:Linux

駅構内用カメラシステム統合ゲートウェイ(Sier様向け)

通信I/F間ゲートウェイ

駅構内の異なるメーカー/機種の監視カメラを統合するゲートウェイ機能を、当社のONVIF、RTPなどの標準規格ライブラリをベースに開発支援。お客様であるSier様は、エンドユーザー(サービス事業者様)の要望に柔軟に対応したシステムを構築できるようになりました。

CPU:intel
OS:Windows

*本事例の詳細を含む資料「エンジニアリングサービスのご紹介」ダウンロードはこちら

多種多様な入力ソースを統合した大規模モニタリングシステム開発

システム、スマホアプリ

スマホ、タブレット、IPカメラ、ウェアラブルカメラのなど多種多様な入力ソースをONVIFプロトコロルで統合し、録画、再生、ストリーミングのトータル開発を実現。モニタリングシステム、モバイル向けビューワー等、管理/閲覧画面までを含めた大規模開発。

仕様作成業務=含む
CPU:ARM、Qualcomm、Samsung
OS:Linux、Windows、Android、iOS

*本事例の詳細を含む資料「エンジニアリングサービスのご紹介」ダウンロードはこちら

エンジニアリングンサービスのその他の例、詳細はこちらをご覧ください。

関連製品

ストリーミングに関連する各種プロトコルのライブラリをそろえています。以下より内容をご確認ください。


撮る/同時配信

RTP, RTSPミドルウェア

RTMP(サーバー)、HLSミドルウェア

ONVIFミドルウェア

ソフトウェアVPN

多重化/分離

ES→MP4 マルチプレクサ

ES→MPEG-2 TS, TTSマルチプレクサ

MP4デマルチプレクサ

視る/聴く

マルチOS対応ビューワー開発環境

ソリューションパッケージ(動画配信システム用ソフトウェアパッケージ)

所望の機能に必要なミドルウェア(ONVIF,RTP他)+ビューワー開発環境+標準的なアプリケーションをパッケージ提供。

ONVIFプロトコル採用事例

カリーナシステム株式会社様

Ze-PRO IPcam搭載

ONVIFトランスミッター 「NVT-SDI/NVT-DVI」
映像信号をH.264/MJPEG形式にエンコードし、IPネットワーク上でストリーム配信するユニットです。
例えば医療分野では、ONVIF対応IP監視カメラとベッドサイドモニターや内視鏡が混在するシステムが構築できます。

アイホン株式会社様

カメラインターフォンと監視システムの融合

アイホン様が新たに開発する「IX」では、一般に売られている各社の監視システムとの連動を可能にするため、セキュリティ用ネットワークビデオ製品のための標準インターフェース規格であるONVIFの採用を決定しました。カメラ付きインターホンである「IX」をONVIF対応させることで、インターホンのシステムと既設のONVIF対応監視システムの統合が可能になります。インターホンでとらえた顔画像を遠隔地で確認、常時録画したり、監視システムの映像をインターホンでモニターするなど、両システムの統合で建物のセキュリティが強化されます。
ONVIF対応カメラの開発にあたっては、日本国内で最も実績のあるONVIFライブラリである、図研エルミックのミドルウェア「Ze-PRO IPcam」と「Ze-PRO IPmon」が使われることになりました。「Ze-PRO IPcam」「Ze-PRO IPmon」は、ONVIF仕様の内、それぞれ画像の提供にかかわるネットワークカメラ部の仕様とモニタリング部をミドルウェアライブラリにしたものです。2009年の販売開始以来、多くの採用実績があります。



開発サポート

「IX」の開発では前述の「Ze-PRO IPcam」の他に、音声制御用にSIP用ミドルウェア(「Ze-PRO SIP」)を、また音声や画像をリアルタイムに転送するプロトコルであるRTPのライブラリ(「Ze-PRO RTP」)も同時に提供し、スムーズなメディア制御を実現しました。また、ミドルウェアライブラリの提供に加え、ネットワークカメラに関するノウハウを生かし、LSIのコーデック処理を最適化するための、ソフトウェアのチューニングも、図研エルミックがサポートしました。



アイホン株式会社様のコメント

「アイホンでは、オフィス、商業施設、銀行などの出入口のセキュリティ強化のニーズに応えるため、カメラ付ドアホン端末の映像を、市販の映像監視システムと連動をすることにより、常時録画を可能にしたテレビドアホン”IPネットワーク対応インターホン「IX」”の開発が市場要望として年々高まっていることを感じておりました。
開発を行う上で、市販の映像監視システムとの連動を、効率よく、また幅広いメーカーと可能にする方法が必要となります。その際、ネットワークカメラ製品のインターフェース規格として、業界標準 であるONVIF規格の実装がもっとも有益であるとの結論に至りました。
アイホンでONVIFライブラリを開発するには多くの時間が必要となるため、今回ONVIFライブラリでもっとも実績のある図研エルミック様にご協力をいただきました。
また、図研エルミック様では、IP電話の標準規格であるSIPライブラリ、映像と音声通信のRTPライブラリも保有されており、IX端末同士の制御は SIPライブラリで、IX端末と映像監視システムと連動はONVIFライブラリで、映像と音声通信はRTPライブラリで行うという仕組みを、効率よく開発 することができました。
また、開発を通じて、図研エルミック様にONVIF規格についてご指導いただき、アイホンもONVIF規格のノウハウを蓄積することができました。
ONVIF規格は、年々バージョンアップされており、それに伴い対応する機器、メーカーも増えております。図研エルミック様のONVIFライブラリもバージョンアップに対応いただき、今後もより多くの映像監視システムとの連動を可能にできることを期待しております。」
(アイホン株式会社 技術本部 ソフトウェア開発部 第二開発課 開発主査 藤井 一幸様)

*1:アイホン様2013年3月プレスリリースに基づく
このページに掲載されている情報は、発表当時の内容です。
ご質問等ございましたら、お問い合わせください

その他の事例

LSI/ボードベンダーとの提携

  • アットマークテクノ社から、2014年11月より同社の組み込みプラットフォーム「Armadillo-810」に最適化したZe-PRO IPcam、Ze-PRO RTPのバイナリコードを提供しています(ニュースリリース) Armadilloの開発セットをご検討のお客様には、Ze-PRO IPcam、Ze-PRO RTP評価環境も無償で提供されます。詳しくはアットマークテクノ社へお問い合わせください
  • Ze-PRO IPmonを、ルネサス エレクトロニクスのRZ/G Linuxプラットフォーム向けにカスタマイズしたライブラリをリリースしました。(ニュースリリース)

ONVIF解説

ONVIF(Open Network Video Interface Forum)のインターフェース規格は、監視カメラなどのネットワークビデオ機器において、ライブ映像や音声、制御情報などを異なるメーカーの製品どうしでもやりとりできるようにするための標準規格です。近年では、監視カメラにもインターネットへの対応が求められていますが、ONVIFが定める仕様は、 Webサービスをベースに策定されており、異なるメーカ製の監視カメラでも容易にシステム構築が可能となり、保守、運用性が向上するため、ネットワーク監視カメラシステム構築のコストダウンを可能にします。

「ONVIF入門」もご参照ください。ダウンロード

Profile

2008年のONVIF発足以来、ONVIFが定めた技術仕様はバージョンアップが繰り返されています。そのため、システム内で異なるメーカーのONVIF対応機器をつなげる場合、相手側がどのバージョンの仕様に準拠しているかが問題になっていました。そこでONVIFは、ONVIF準拠製品の相互接続性の管理を簡素化するために、技術仕様のバージョンに左右されずに相互接続性を実現する共通部分を特定の機能ごとに「Profile」として再構成すると発表しましたデバイスおよびクライアントにてサポートされるべき機能セットで、目的機能別に分類されています。
Profileに対応した機器どうしであれば、より高い相互接続が実現できます。

Profileの種類

S:映像機器のストリーミング機能の制御
S:映像配信/受信、PTZ等基本的なセット C:ドア、カードリーダの等物理的アクセス制御のセット
G:録画、再生、検索のセット
Q:ネットワーク内のセキュリティ製品の検出と設定の管理のセット
A:アクセス権限の管理のセット
T:高度なストリーミング機能の制御
M:MQTTを介したJSON形式をサポートする、分析アプリケーション用のメタデータやイベント連携

Profileに対応した機器どうしであれば、より高い相互接続が実現できます。

Profile SとProfile Tの要件比較

Profile Tが要件としている機能はProfileSより範囲が広く、Profile T を搭載するだけでネットワークカメラシステムが構築できます。
ただし、Profile TはProfile Sを置き換えるものではなく、各々のProfileがカバーする機能領域をそれぞれ持っており、組合わせて実装することができます。

項目 Profile S Profile T
ビデオ MJPEG(M), MPEG(C), H.264(C) H.264(M), H.265(M)
オーディオ G.711(C), AAC(C), G726(C) G.711(M) , AAC(M)  (双方向)
プロトコル RTP/UDP(M), RTP/RTSP/HTTP/TCP(M), RTP/UDP Multicast(C) RTP/UDP(M), RTP/RTSP/HTTP/TCP(M),
RTP/RTSP/HTTPS/TCP(C), RTP/RTSP/TCP/WebSocket(C),
RTP/UDP Multicast(M),
設定機能 PTZ(C) PTZ(M)
イベント Base ‐ notification(M) Media Profile Configuration(M),
Motion Alarm Events(M), Motion Region Detector Events(C)
その他 WS-Usernametoken Authentication(M), IPAddressFilter(C), Metadara Streaming(M), OSD(M), JPEG Snapshot(M),
Tampering Event(M), Imaging Settings(M)

「ONVIF入門」もご参照ください。ダウンロード

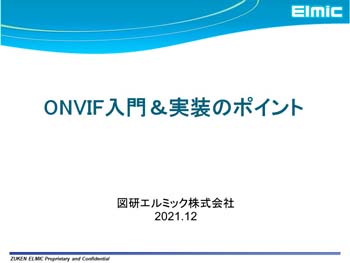

資料イメージ  ONVIFとは
  定義される主な機能
  普及状況
  仕様概略
  “プロファイル”について
 実装ポイント
  開発の流れ
  仕様、実現手法の検討
  開発時の課題と留意点
  認証取得
